도장설비 및 주요공정

New Material Industry
아산공장1 아산공장2 광주공장

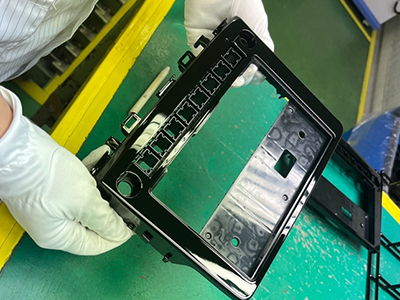

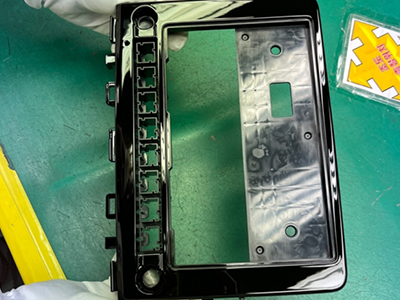

고경도하이그로시
특수한 코팅을 입혀 광택을 살리거나 소재 자체가 고광택, 고경도를 갖도록 처리하는 공법.

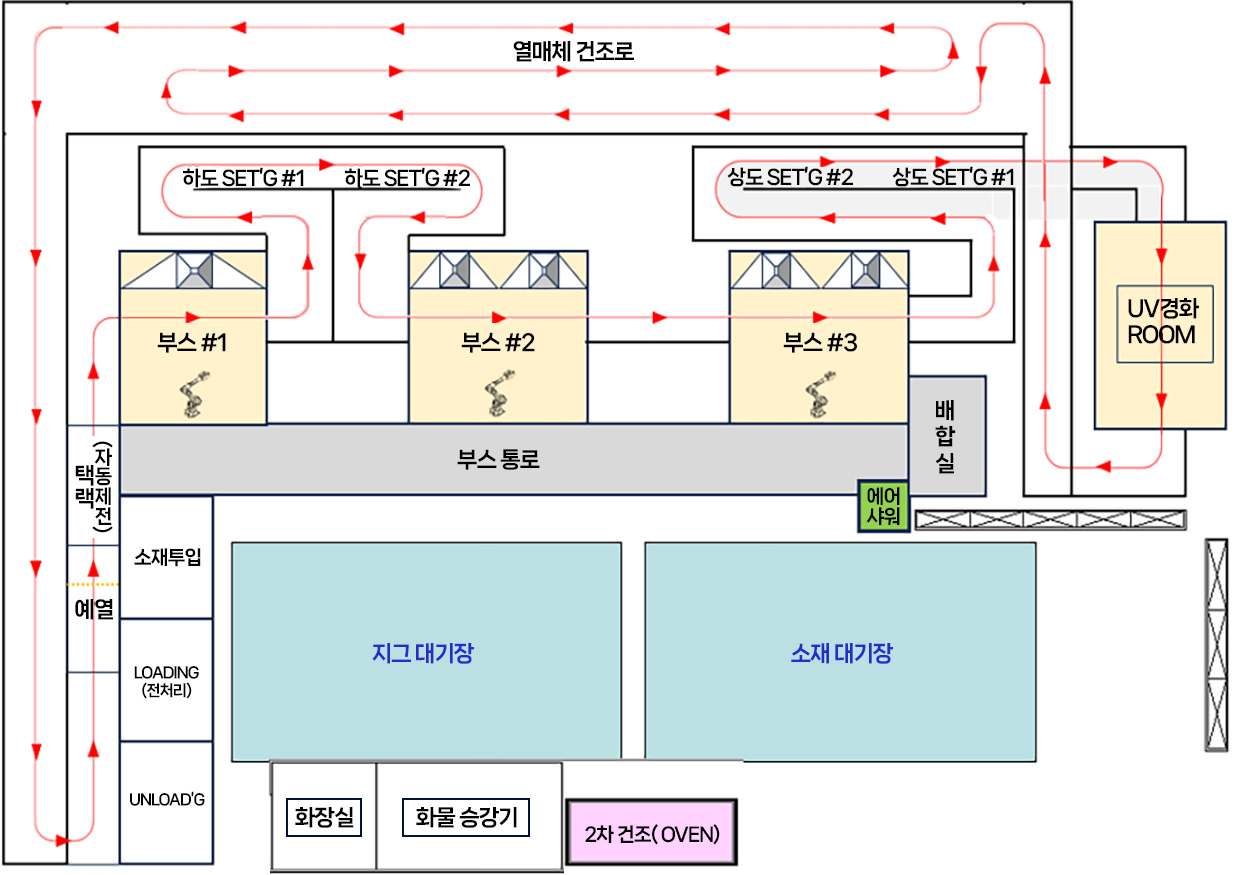

UV하이그로시 공정도
특수한 코팅을 입혀 광택을 살리거나 소재가 고광택인 표면을 매끄럽게 하고 자외선을 차단해 주어 탈색되지 않도록 하는 공법.

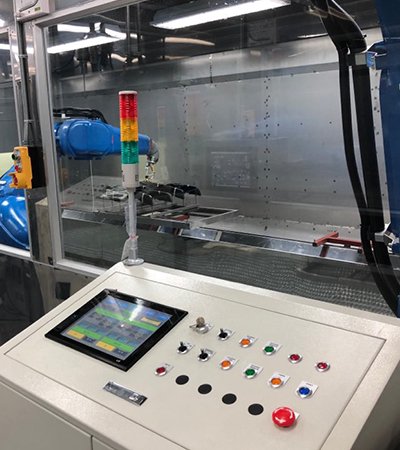

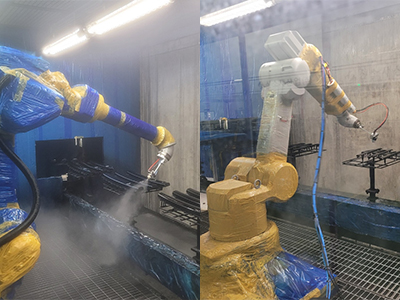

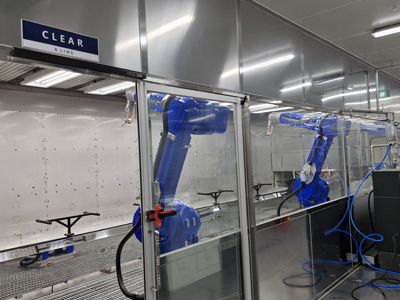

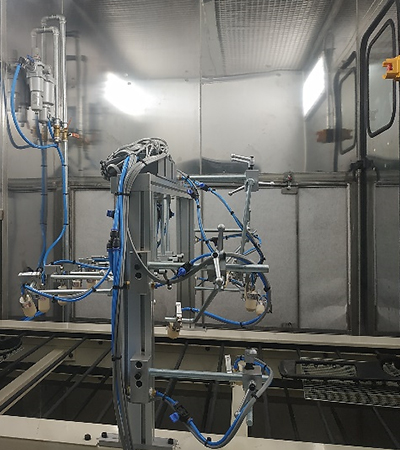

아산 공장 로봇 스프레이 도장 (UV하이그로시/고경도 하이그로시)


UV LINE XY-1 LINE XY-2 LINE
생산가능 제품 사이즈 800(L) * 500(W) * 300(H)1000(L) * 500(W) * 150(H)1000(L) * 600(W) * 150(H)
연간 생산 대수 554,400 207,360 207,360
1-2도 도장 가능 COLOR + CLEAR PRIMER + COLOR PRIMER + COLOR
도장설비 사양

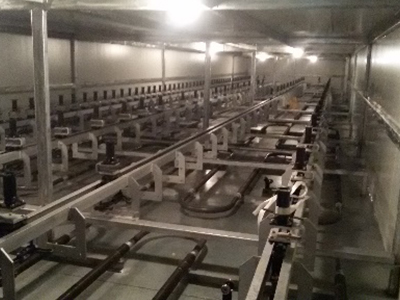

CONVEYOR 길이 250m 45m 53m
BOOTH SIZE IONIZER 1.5m , 1개 IONIZER 1.5m , 2개 IONIZER 1.5m , 2개
COLOR  4.5m , 1개 PRIMER 2m , 1개 PRIMER 2m , 2개
CLEAR 6m , 2개 COLOR 2m , 2개 COLOR 2m , 2개
BAKING OVEN 25m(L) * 6m(D) * 1.5m(H) 23m(L) * 1.3m(W) * 0.6(H) 32m(L) * 1.3m(W) * 0.6(H)
25m(L) * 6m(D) * 1.5m(H) 23m(L) * 1.3m(W) * 0.6(H) 32m(L) * 1.3m(W) * 0.6(H)

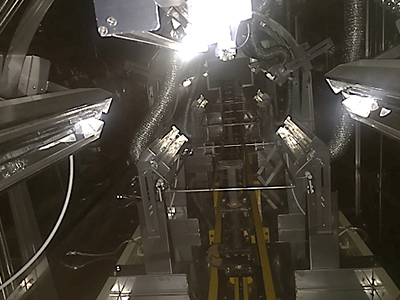

UV LAMP 1500mJ/㎤ 이상

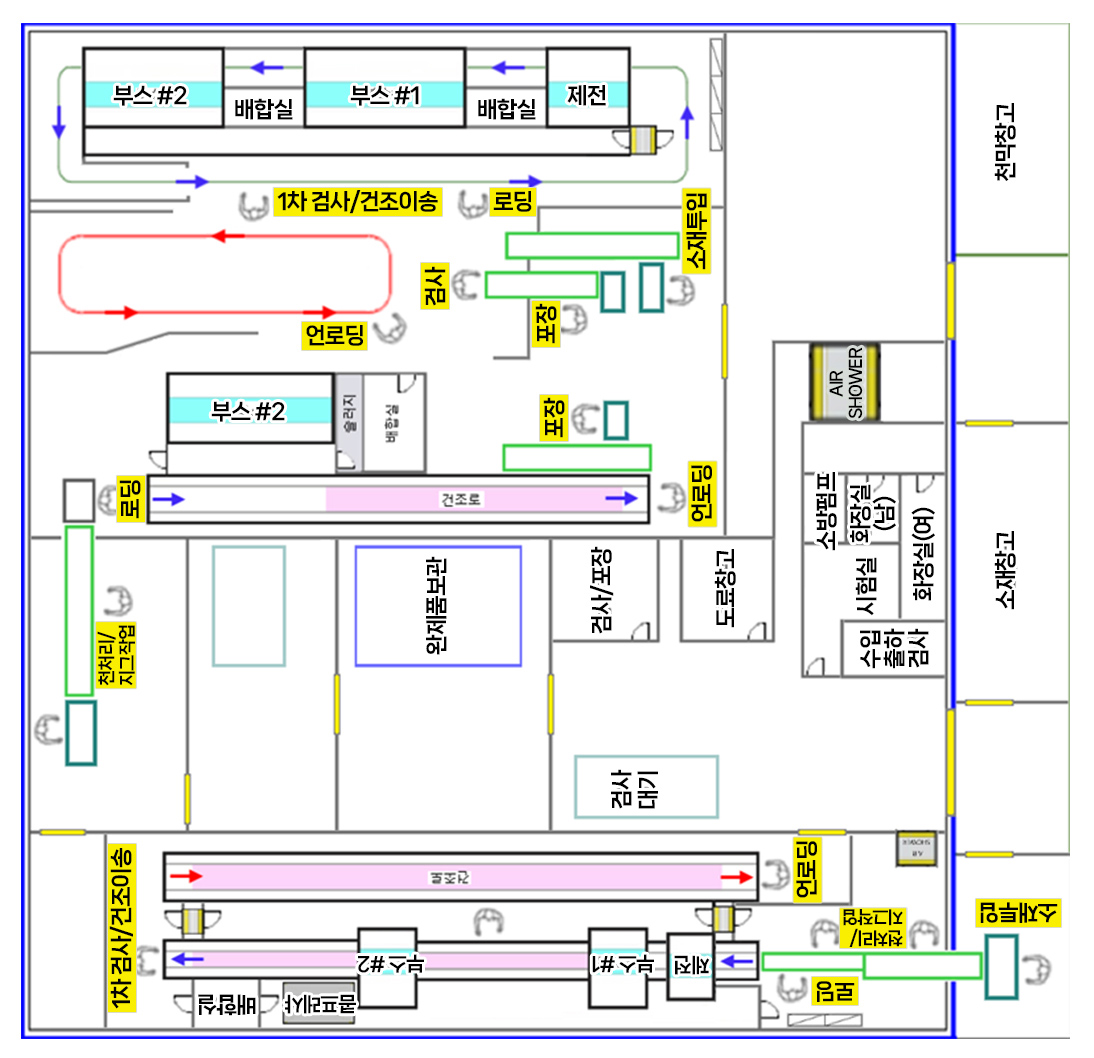

1F : 소재투입 및 제품취출
  • 01
    소재투입
  • 02
    전처리
  • 03
    LOADING
  • 04
    UNLOADING (외관검사/포장)

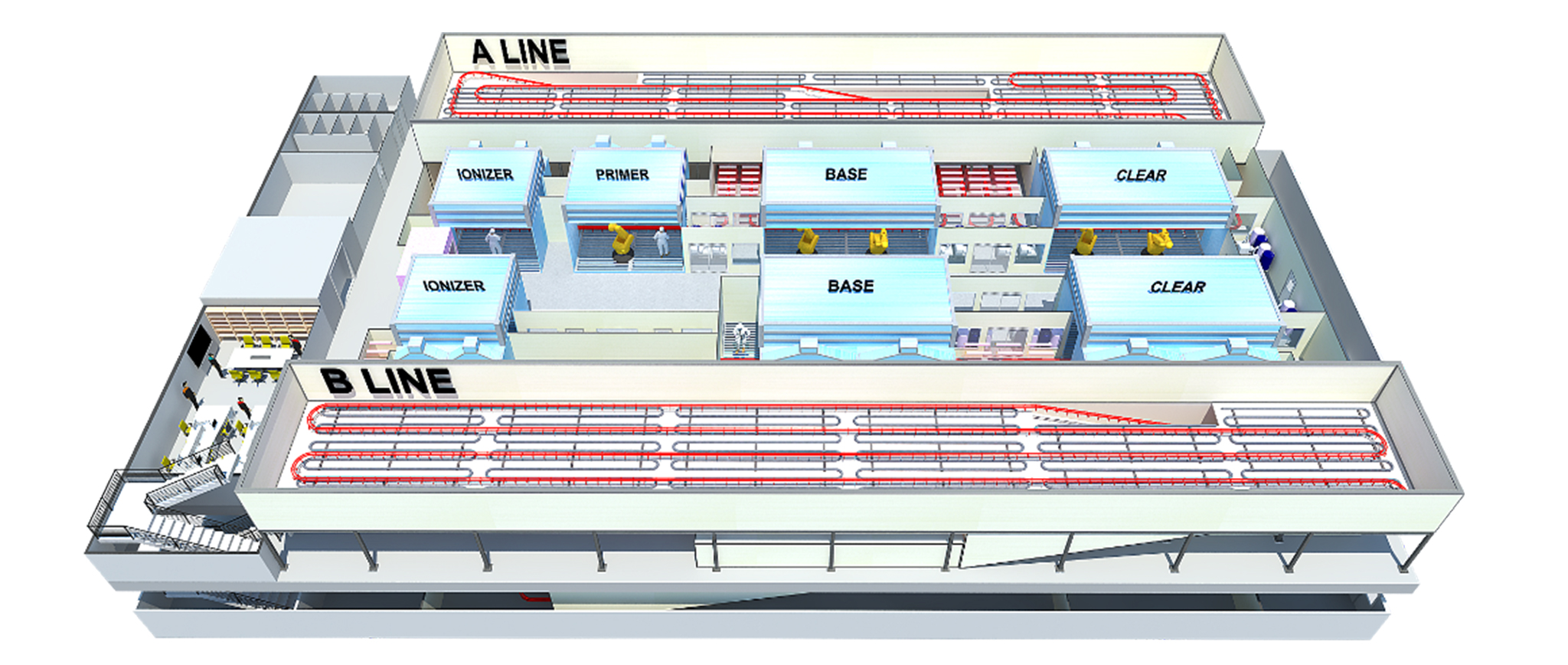

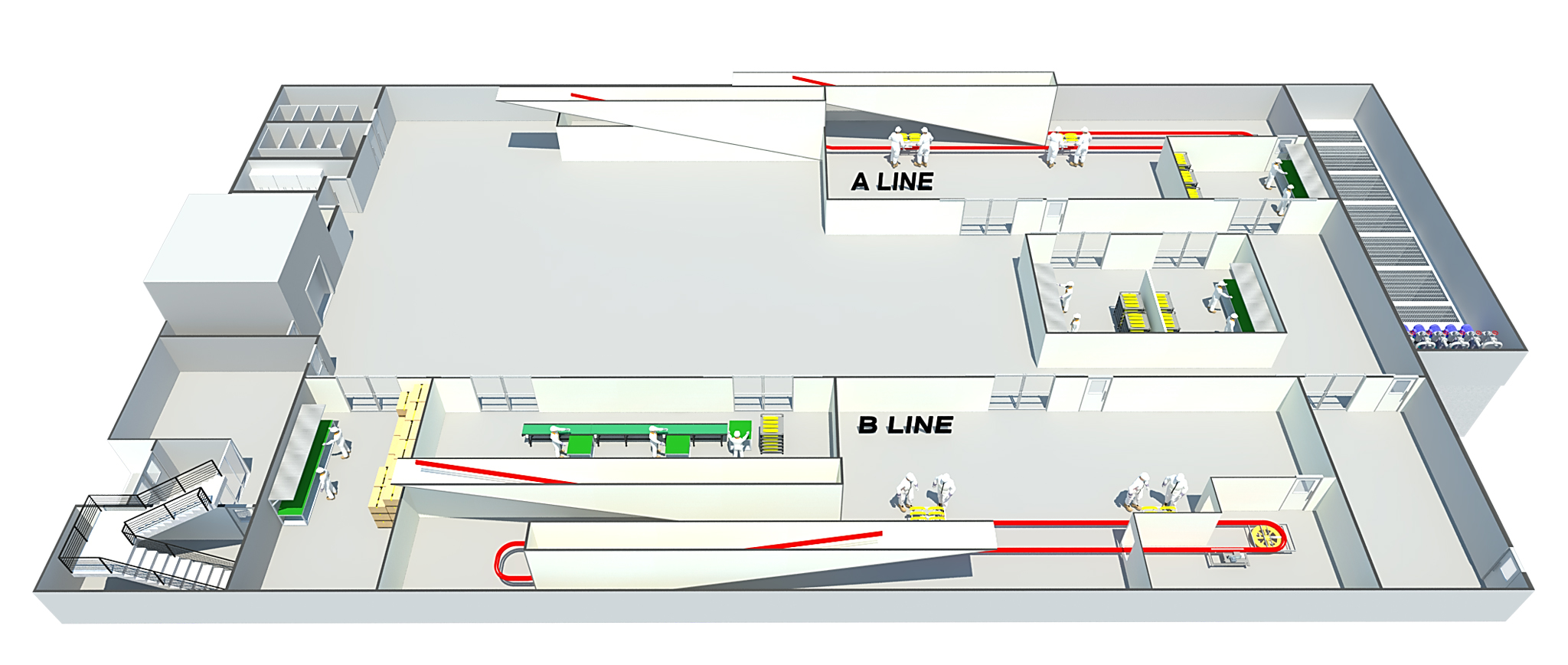

2F : 전처리 및 도장 공정

A LINE - BAKING OVEN 275M

  • 01
    소재투입
  • 02
    전처리
  • 03
    LOADING
  • 04
    UNLOADING (외관검사/포장)

B LINE - BAKING OVEN 231M

  • 01
    소재투입
  • 02
    전처리
  • 03
    LOADING
  • 04
    UNLOADING (외관검사/포장)
생산가능 제품 사이즈

최대 : 1,200mm(L) X 900mm(W) X 500mm(H)

최소 :

년간 생산대수 (CONVEYOR JIG기준)

467,793 Unit/Year (1Shift/Day, 12Hrs, 264Day/Year, 3,168Hr/Year)

1~3도 도장가능

PRIMER+COLOR+CLEAR

도장설비 사양
ALINE BLINE
CONVEYO0R 길이 439M 418M
BOOTH SIZE IONIZER 5M IONIZER 5M
PRIMER 6M

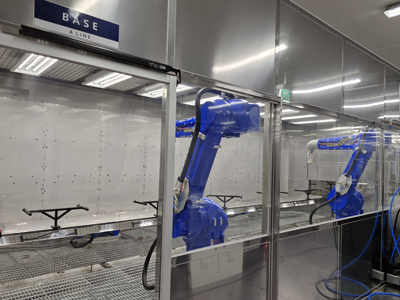

COLOR 9M COLOR 9M

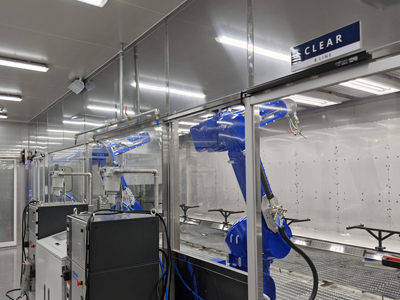

CLEAR 9M CLEAR 9M
BAKING OVEN 46M(L) X 8.2M(D) X 2.3M(H) 49M(L) X 6.8M(D) X 2.3M(H)
산형 / G.W 100T / 275M 산형 / G.W 100T / 231M

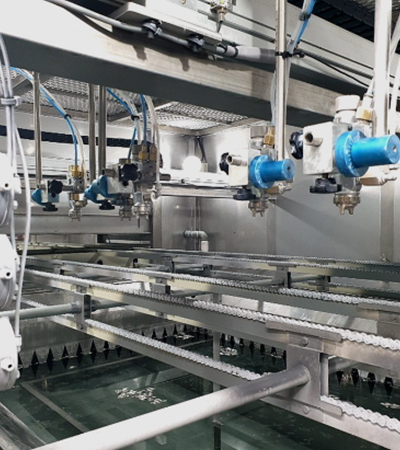

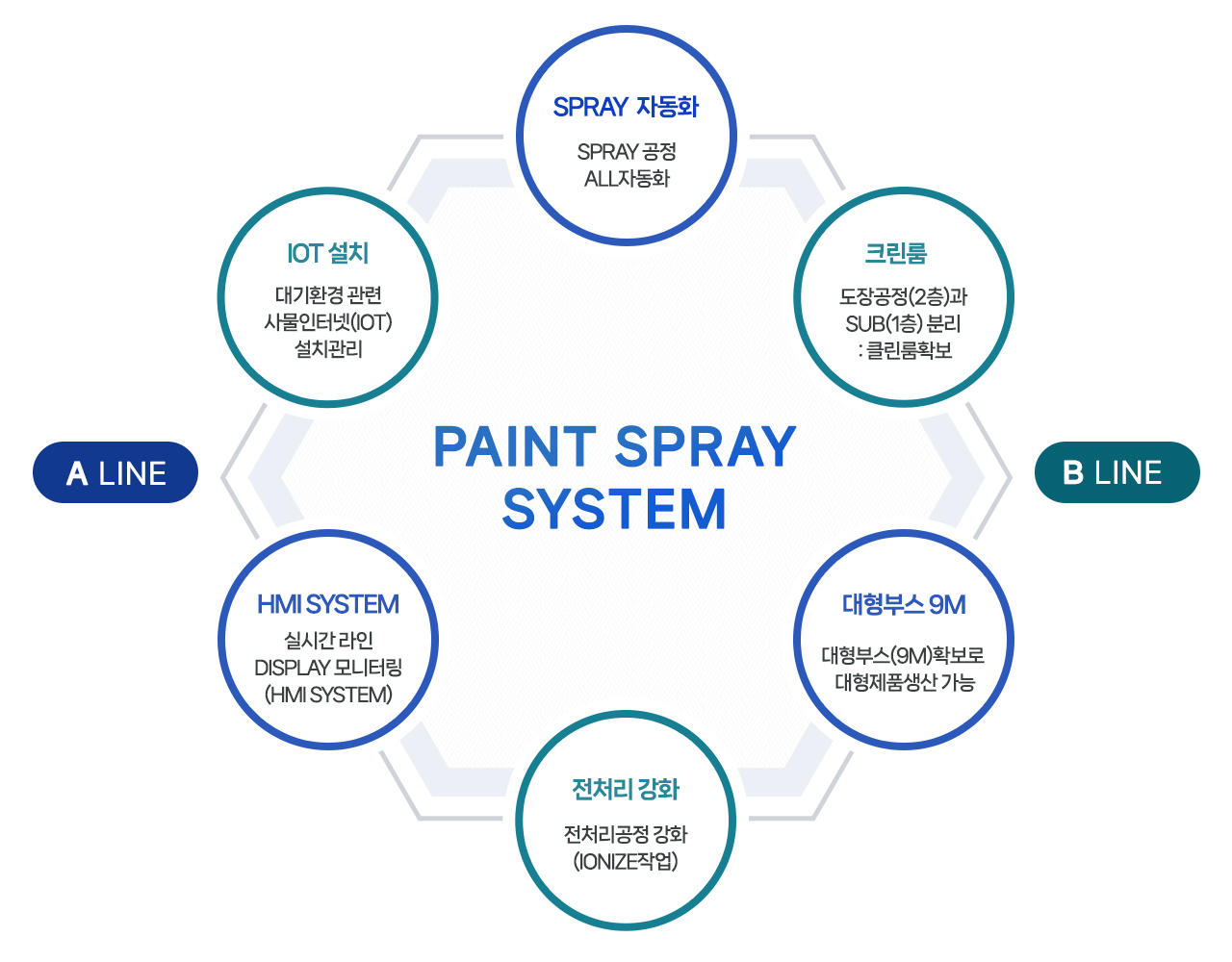

Manual spray line – C line / Auto spray line – A line, B line
